在燒結礦生產過程中，燒結同步產生的一-定量t、一定溫 度范圍的煙氣，經煙道直接排空,造成能源的浪費，為充分利用燒結機熱能，提高經濟效益,本系統利用燒結機大煙道尾部的煙氣溫度，采用內余熱鍋爐對燒結機大煙道進行余熱回收，產生的蒸氣用于發電或并入蒸汽管網供生產使用，節能效果顯著。

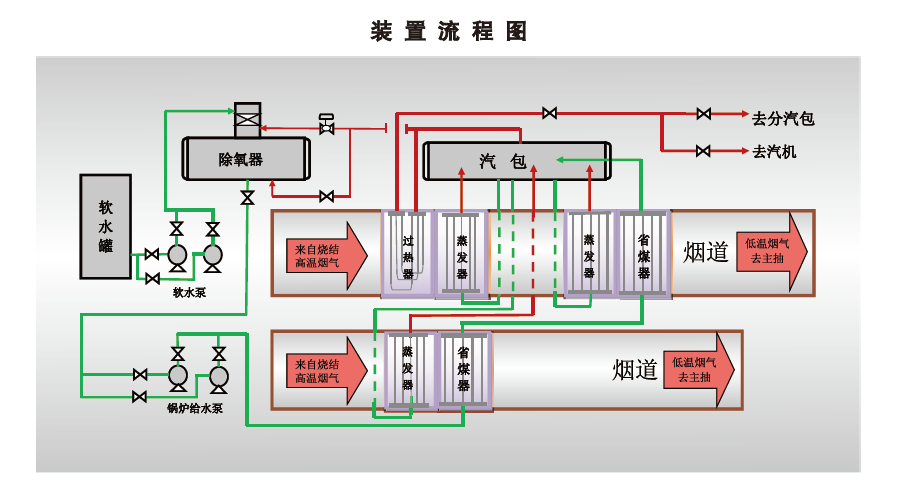

簡要流程
◎煙氣流程:燒結機大煙道→內置鍋爐→燒結機大煙道
◎汽水流程:軟化水總管→熱力除氧器→內鍋爐→蒸汽管網

裝工作原理

采用先進的熱管組合模塊式余熱回收裝置，通過煙氣與水換熱的方式回收燒結大煙道中高溫?zé)煔鈿獾臒嵘a(chǎn)過熱蒸汽( ~350%，18t/h) ,生產的蒸汽送往汽機發電或分汽包供其他崗位加以利用。
